برد بورد چیست و داخلش چه خبر است؟
برد بورد آن تختهٔ پلاستیکیِ سوراخسوراخی است که در هر عکسی از پروژههای الکترونیک هست. ساده به نظر میرسد — سیم را در سوراخ فرو کن و تمام. ولی همین سادگیِ ظاهری باعث میشود بیشترِ تازهکارها اولین مدارشان را اشتباه ببندند و ندانند چرا کار نمیکند.
مشکل این است که سوراخها به هم وصلاند، فقط نه آنطور که به نظر میرسد. تا وقتی نبینی داخلش چه خبر است، برد بورد شبیه یک شبکهٔ بیقاعده از سوراخهاست.
داخلش چه هست

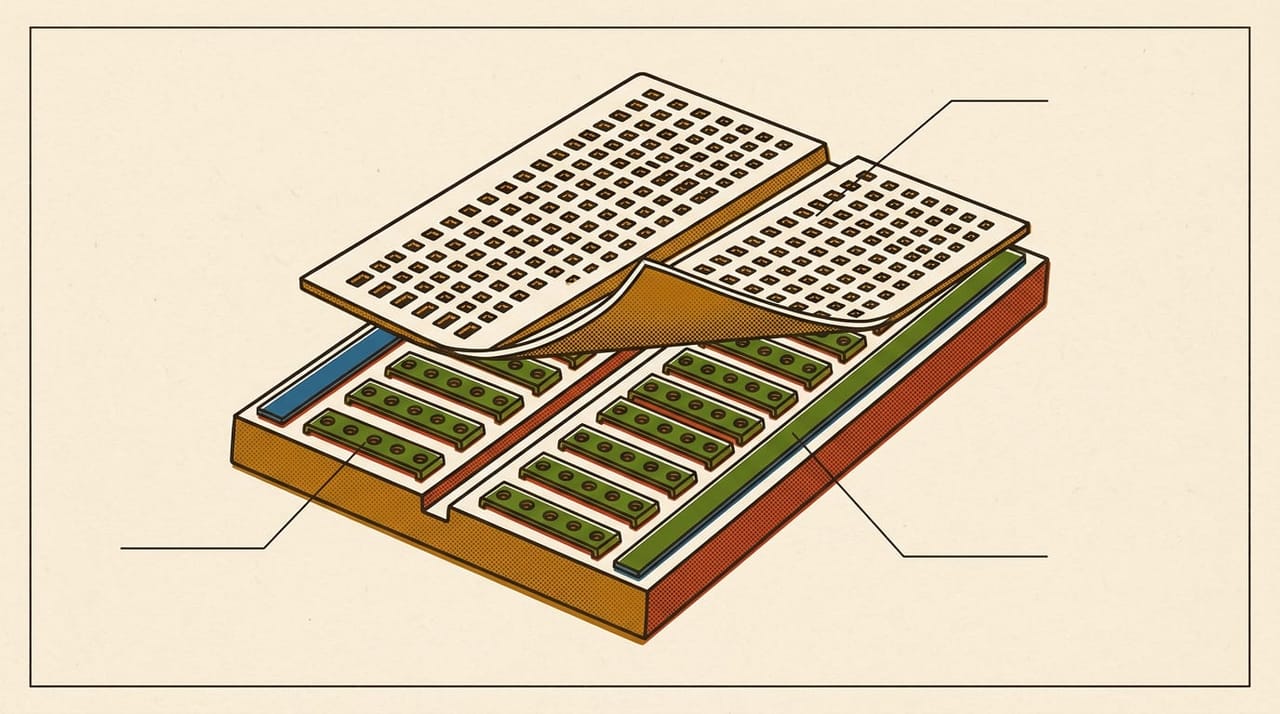

زیرِ هر ردیف از سوراخها یک نوارِ فلزیِ فنری خوابیده. هر نوار پنج سوراخ را به هم وصل میکند. یعنی وقتی پایهٔ یک قطعه را در یک سوراخ فرو میکنی، آن پایه بهطور الکتریکی به چهار سوراخِ کنارش وصل شده — بدون هیچ سیمی.
پس دو قاعده، و همهچیز از همین دو تا میآید:
- سوراخهای هر ردیفِ پنجتایی به هم وصلاند.
- ردیفها به هم وصل نیستند. ردیفِ بعدی یک گرهِ کاملاً جداست.
آن شیارِ وسط، تصادفی نیست
وسطِ برد بورد یک شیار هست که آن را به دو نیمه تقسیم میکند. خیلیها فکر میکنند فقط برای زیبایی یا برای جادادنِ قطعه است. نه — آن شیار یک قطعِ الکتریکی است. نوارهای فلزیِ دو طرفش هیچ ارتباطی با هم ندارند.
دلیلش تراشههاست. یک تراشهٔ معمولی دو ردیف پایه دارد که روبهروی هماند. اگر شیار نبود، پایههای چپ و راستِ تراشه از داخلِ برد بورد به هم وصل میشدند و تراشه عملاً اتصالِ کوتاه میشد. شیار دقیقاً برای این است که تراشه را روی آن بگذاری و هر پایه گرهِ خودش را داشته باشد.
و همینجا شایعترین خطای هفتهٔ اول متولد میشود: قطعهای که هر دو پایهاش در یک ردیف است. آن ردیف یک گره است، پس هر دو سرِ قطعه به یک نقطه وصلاند — یعنی قطعه اتصالِ کوتاه شده و اصلاً در مدار نیست. مدار «کار نمیکند» و هیچ نشانهٔ ظاهری هم ندارد. مقاومت باید روی شیار بنشیند یا بین دو ردیفِ متفاوت، نه داخلِ یک ردیف.
ریلهای کناری
در دو طرفِ برد بورد نوارهای بلندی هست که معمولاً با خطِ قرمز و آبی مشخص شدهاند. اینها ریلِ تغذیهاند و برخلافِ ردیفهای وسط، در تمامِ طولِ برد به هم وصلاند.
کارشان این است که برقِ مثبت و منفی را در دسترسِ همهجای برد بگذارند، تا برای هر قطعه مجبور نباشی سیمی تا خودِ برد بکشی. عادتِ خوبی که از همان اول باید ساخت: مثبت را همیشه به ریلِ قرمز و منفی را همیشه به ریلِ آبی وصل کن. وقتی مدار شلوغ شد، همین یک عادتْ ساعتها دنبالِ سیم گشتن را حذف میکند.
یک نکتهٔ فریبنده: در بعضی برد بوردهای بلند، ریلها وسطِ راه قطع میشوند — معمولاً با یک شکستگیِ کوچک در خطِ رنگی نشان داده شده. اگر نصفِ مدارت برق دارد و نصفِ دیگر ندارد، اولین جایی که باید نگاه کنی همین است.
چرا اصلاً برد بورد؟
چون هیچ چیزی لحیم نمیشود. مدار را میبندی، امتحان میکنی، خرابش میکنی، دوباره میبندی — و هیچ قطعهای آسیب نمیبیند. برای یادگیری این دقیقاً همان چیزی است که لازم داری: جایی که اشتباهکردن هزینه ندارد.
در عوض، برد بورد برای همیشه نیست. اتصالهایش فنریاند و با زمان شل میشوند، در برابر تکان مقاوم نیستند، و برای جریانِ زیاد ساخته نشدهاند. پروژهای که تمام شد و میخواهی بماند، در نهایت باید لحیم شود.
روی برد بوردِ مجازی امتحان کن
خوبیِ برد بوردِ شبیهسازیشده این است که اتصالها را میبینی. میتوانی عمداً هر دو پایهٔ مقاومت را در یک ردیف بگذاری و ببینی که چطور مدار ساکت میشود — همان اشتباهی که روی میز ساعتها وقت میگیرد تا پیدایش کنی:
- برد بورد در شبیهساز — همان دو قاعده، بهصورت زنده
- اولین مدار — سادهترین چیزی که میشود بست
و بعدش مقاومت و LED را بخوان، که اولین دو قطعهایاند که روی همین برد میگذاری. مسیرِ کاملش هم در آموزش رباتیک با ESP32 هست.
